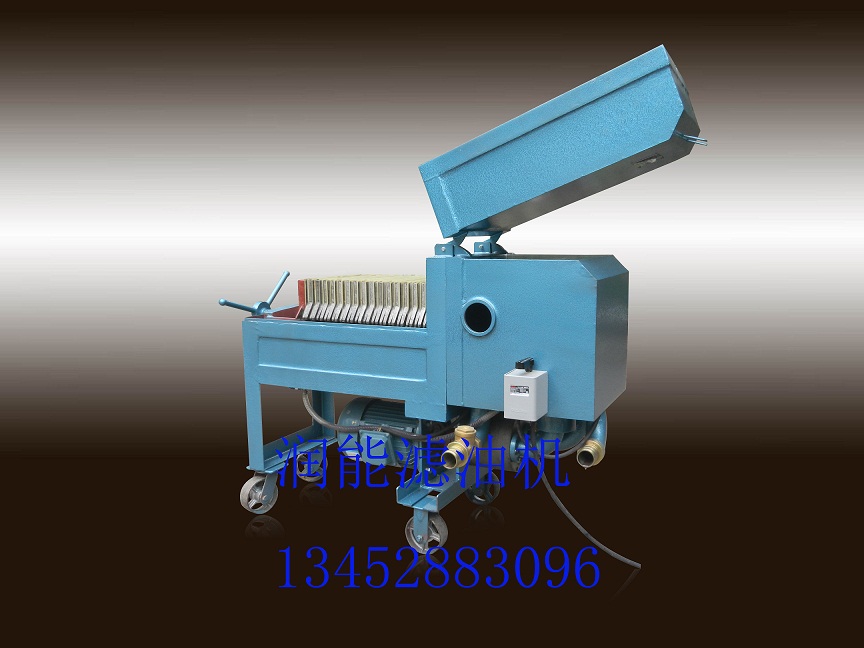

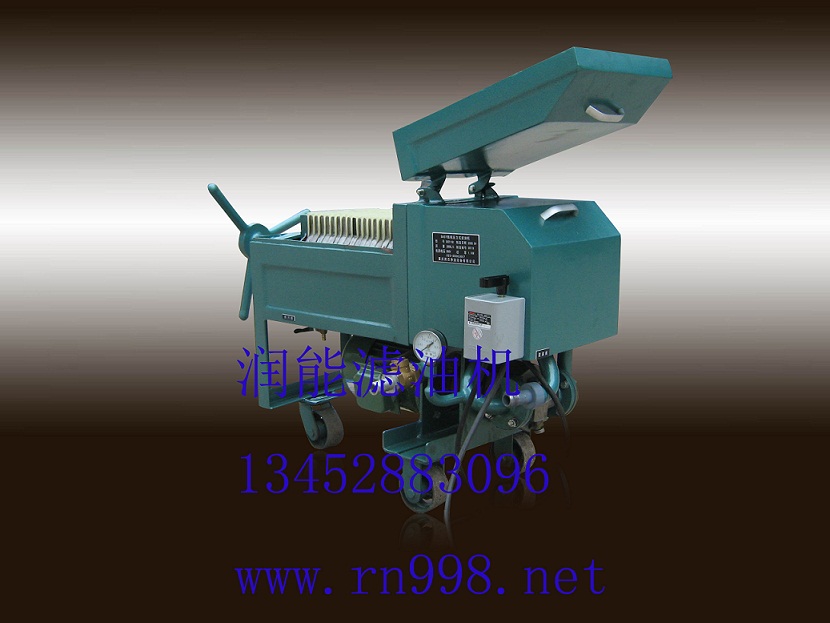

LY-300板框压力式滤油机（防爆型）
LY系列板框压力式滤油机
一、用途与功能
LY系列板框压力滤油机是专为各电厂、电站、工矿企业、润滑油库房、拖拉机站、石油、化工、冶金、国防单位等设计的，主要用来过滤变压器油、透平油、机油、柴油、航空液压油等油中的水份和杂质，也可使用不锈钢材料来为植物油过滤。该机由过滤床，油泵和粗过滤器等元件组成。滤板和滤框间衬有作为过滤介质的滤纸或滤布，凭借压紧装置的压力将滤板和滤框固定形成一个单独的过滤室，被压紧在滤板和滤框之间的滤纸或滤布起过滤作用。它具有结构简便、操作容易、运行成本低等优点。
|
二、LY系列板框压力式净油机技术参数表 |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
型 号 |
LY-30 |
LY-50 |
LY-100 |
LY-125 |
LY-150 |
LY-200 |
LY-300 |
|||
|
额定流量 |
L/min |
30 |
50 |
100 |
125 |
150 |
200 |
300 |
||
|
工作压力 |
Mpa |
0～0.5 |
||||||||
|
过滤面积 |
≥㎡ |
0.3 |
0.5 |
1.3 |
1.54 |
1.89 |
2.01 |
3.1 |
||
|
压紧方式 |
手动螺旋压紧 |
|||||||||
|
齿 轮 泵 |
流 量 |
L/min |
＞30 |
＞50 |
＞100 |
＞125 |
＞150 |
＞200 |
＞300 |
|
|
提高压力 |
Mpa |
0.6 |
||||||||
|
齿数 |
10 |
17 |
||||||||
|
模数 |
5 |
4 |
||||||||
|
电源 |
380V×3/50HZ |
|||||||||
|
电动机 |
转 数 |
r/min |
1400 |
|||||||
|
过滤精度 |
玻纤纸 1u 3u 棉纸 5u 10u |
|||||||||
|
管径 |
进 |
mm |
25 |
25 |
32 |
38 |
44 |
50 |
50 |
|
|
出 |
mm |
25 |
25 |
32 |
38 |
44 |
50 |
50 |
||
|
外型尺寸 |
长 |
mm |
700 |
750 |
900 |
1100 |
1300 |
|||
|
宽 |
mm |
300 |
440 |
|||||||
|
高 |
mm |
720 |
840 |
1000 |
||||||
|
整机质量 |
kg |
100 |
120 |
190 |
210 |
280 |
320 |
400 |
||
